自作分割キーボード 第1回
01
キーボードを、自分の手に合わせて作ることにした
キーボードを一台、自分で作っています。
左右に分かれた「分割キーボード」で、右手の親指の先にはトラックボールが付きます。
この連載では、作る過程を最初から最後まで全部書きます。うまくいかなかったことも、遠回りしたことも含めて。
最後には、完成したものを欲しい人に届けるところまでやるつもりです。
なぜ作るのか
きっかけは、3つの「引っかかり」でした。
- 分割キーボードって、高い。 完成品を買おうとすると、なかなかの値段がします。
- はんだ付けって、難しい。 キットを買って自分で組めば安くなりますが、小さな部品をはんだで付けていくのは、正直ハードルが高い。
- その配列、本当に最適化されてる？ 定番の配列は、誰かの手に合わせて作られたもの。自分の手に合っているかは、また別の話です。
もちろん「それ、面倒くさくない？」とも思いました。
でも、自分が使うものを自分で作って、合わないところが見つかったらケースを刷り直して直していく。そうやって進めれば、コスパもいいし、自分に最適化された1台ができるんじゃないか。そう思って、作ることにしました。
たとえば分割キーボードの世界には、Corne という有名な設計があります。自作する人の多くが最初に通る、定番中の定番です。
ただ、自分の手（中指の先から手首まで17cm）で考えると、もう少し違う形がよさそうでした。
- 指ごとの段差（列のずらし）を、Corne よりも控えめにする
- 親指のキーを、内側の少し上に寄せる
「定番に合わせる」のではなく「自分の手に合わせる」。これが出発点です。

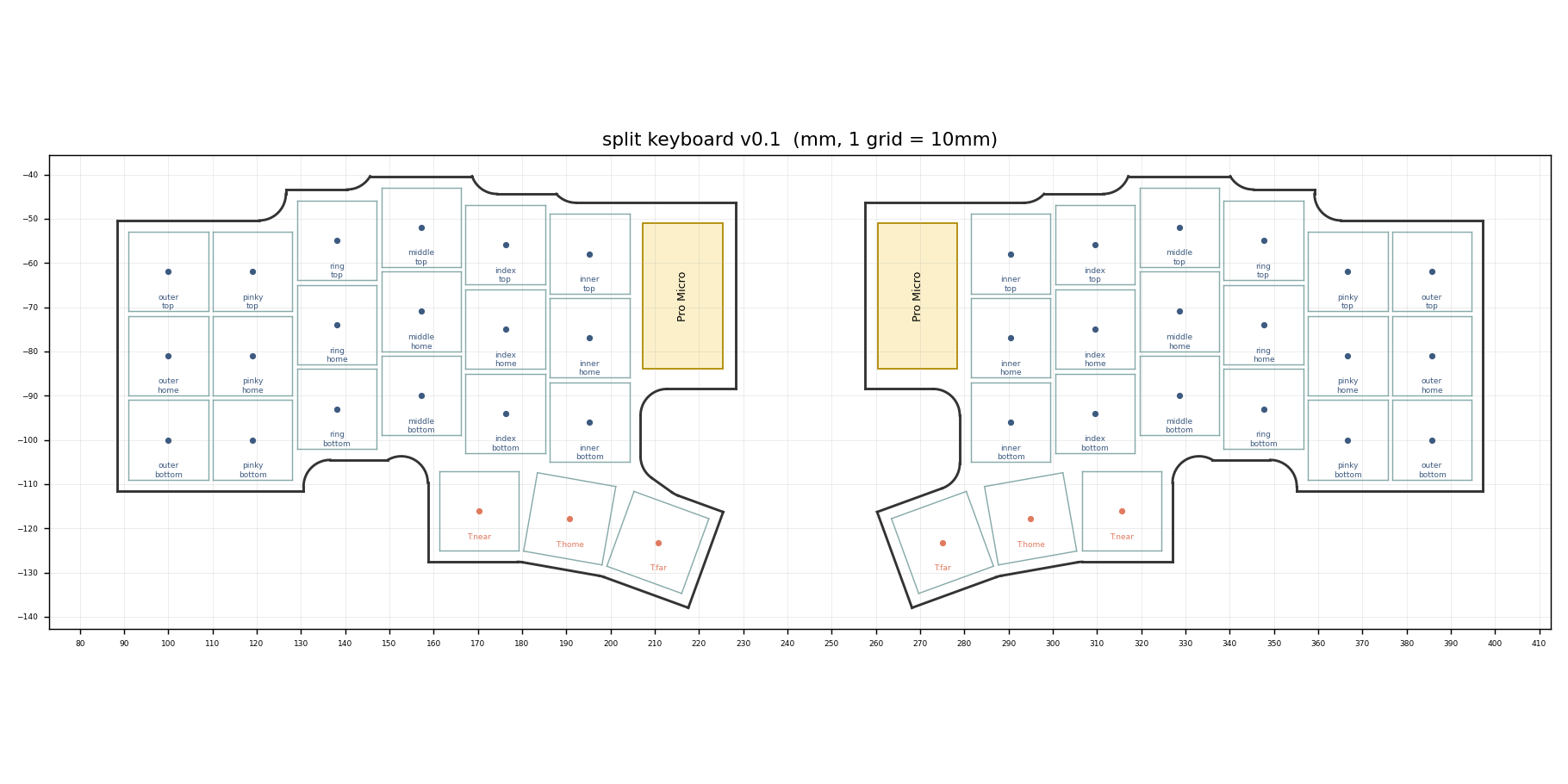

どんなキーボードになるか
| 項目 | 中身 |
|---|---|
| キーの数 | 42（片手：6列×3段＋親指3つ） |
| つなぎ方 | 有線（USB-C） |
| スイッチ | MX互換・ホットスワップ（はんだ付けなしで差し替えられる） |
| ケース | 3Dプリンタで自作 |
| キーキャップ | これも3Dプリンタで自作（白黒＋黄色いEnter） |
| おまけ | 右手の親指にトラックボール、折りたたみ脚で約12°の傾き |
設計は、キーの並び・基板・ケース・キーキャップまで全部自分で描きました。
次の回から、その中身を順番に書いていきます。
この連載の進め方
- 第1部 設計編：配列、ケース、基板、トラックボール、見た目の迷走
- 第2部 製作編：部品の到着、基板の発注、はんだ付け、動くまで
- 第3部 販売編：値段の決め方も含めて全部見せます
完成品を欲しいと思ってくれた人向けに、予約リストを用意する予定です。
登録は、このページのいちばん下からできます。
次回は「配列を決める」。キーの位置をコードで書いて決める話です。
